鄭州食品廠監控安裝解決方案

近年來，隨著網絡化技術的發展和普及，視頻監控安裝系統工程在食品廠中的應用越來越廣泛。針對鄭州某食品廠的實際需求，此監控安裝解決方案 是在充分理解貴公司要求的基礎上，考慮了智能化系統和監控系統的特點，并結合我公司多年以來在從事監控系統工程中所積累的經驗，根據“智能、先進、可靠、合理、嚴密、經濟、完善”的設計思想，以求達到可靠性、可操性、可靠性、可擴展性、先進性、實用經濟性的要求設計而成。系統的設計和施工方案均嚴格遵循有關國際和國家標準進行，在硬件的配置上也都采用標準結構。本系統所遵循的主要標準如下：

設計依據

1.   《民用閉路監控用報警電視系統工程技術規范》（國標GB50198-92）

2.   《中華人民共和國公共安全行業標準》（GA/T 72-92）

3.   《中華人民共和國公共安全行業標準》（GA/T 75-92）

4.   《中華人民共和國公共安全行業標準》（GA/T 70-92）

5.   《中華人民共和國公共安全行業標準》（GA10208.1-89）

6.   《工業電視系統工程設計規范》（GB/J115—87）

7.   《安全防范工程程序與要求》（GA/T75-94）

8.   《防盜報警系統控制器材通用技術條件》（GB/12663-90）

9.   《民用閉路電視系統工程技術規范》（GB50198—94）

10. 《安全防范系統驗收規則》（GA/308-2001）

11. 《安全防范系統通用圖形符號》（ GA/T74-94）

12. 《工業企業通信設計規范》（GBJ42-81）

13. 《中國電器裝置安裝工程施工及驗收規范》（GBJ232-82 ）

14. 《工業自動化儀表工程施工及驗收規范》（FBJ93-86 ）

15. 《通用用電設備配電設計規范》（GB50055-93 ）

16. 《綜合布線國際標準》（ISO/IEC11801）

網絡視頻監控系統需求

　　該食品廠是中國比較大的糖果品牌和糖點食品廠之一，在中國擁有70多家銷售分公司，銷售網絡覆蓋全國31個省、市、自治區。食品廠的生產基地占地面積超過50萬平方米左右，擁有30多個大型生產車間，120多條現代化生產線。規?；a(chǎn)和經營成就了該企業，同時也給其帶來了現代化管理的新需求：

　　1、集中大安防需求

　　為了保護廠區財產及員工人身安全，該企業近幾年陸續利用DVR構建了多個獨立的視頻監控系統。隨著企業規模的不斷擴大，這些獨立的監控系統越來越多，如何對這些系統進行統一管理成為越來越突出的問題。由于各個DVR之間毫無關聯，根本無法進行有效的集中監控和統一管理，因此該企業急需一套能夠滿足上述需求的大安防系統。

　　2、自身可視化經營管理需求

　　隨著生產車間、生產線的快速擴充，該企業原來僅僅依靠人員在現場進行巡查的手段已經不能勝任，必須利用先進的網絡化和安裝監控達到可視化手段來實現對各個生產線的遠程管理和統一監督，以提高管理效率、降低管理成本。

　　3、上級部門遠程監管需求

　　近年來食品安全事故頻發，國家質量監督部門對食品生產質量高度重視，監管力度越來越大。以前派人到現場抽查監督既浪費人力物力，又收效甚微，因此需要通過網絡和視頻等手段進行遠程實時監管，這樣既可大大提升監管效率，又可避免弄虛作假。

　　為此，該企業于2008年構建了一套高效、便捷的全網絡化視頻監控系統，一方面徹底改造了原有的DVR系統，實現了集中監控、統一管理的大安防應用，另一方面通過對所有生產車間的監控部署實現了創新的可視化巡查管理，同時還基于互聯網（Internet）實現了上級部門的遠程可視監管。

　　全網絡化架構實現系統部署

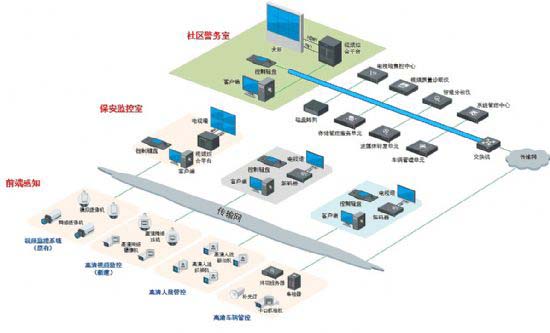

　　整個系統基于該企業現有的園區網構建，涉及廠區及車間共500多個監控點，實現了包括實時圖像監控、錄像存儲與回放、智能報警聯動、用戶分權管理、完善的日志管理等一系列功能，完全滿足了該企業在集中安防、可視化管理及遠程質量監督三方面的應用需求。系統部署架構如圖1所示，從前端、平臺、存儲到客戶端，整個系統實現了全數字化、全網絡化處理。

　　1、管理平臺

　　管理平臺是整個系統的核心，位于信息中心機房，主要實現廠區及各車間所有監控點IP前端的接入、所有客戶端接入、監控碼流轉發分發、錄像處理、系統設備管理、業務功能控制、用戶認證與授權以及日志管理等一系列功能。通過強大的管理平臺實現系統統一管理與集中監控，是網絡視頻監控區別于DVR的一個重要標志。

　　與大多基于PC架構、Windows操作系統的軟件管理平臺不同，該系統的管理平臺采用全硬件架構、嵌入式Linux操作系統，能夠保證系統不受病毒和黑客攻擊，具備良好的安全性與可靠性。

　　2、前端

　　前端位于廠區及各車間監控安裝點，主要由網絡視頻編碼器、模擬攝像機以及音頻、告警等外設組成。每一個監控安裝點的視頻、音頻以及告警信號均由視頻編碼器進行統一處理，并通過就近接入該企業現有的局域網上傳至中心機房的管理平臺，由管理平臺統一管理和調度分發?？紤]到監控點實際情況，該系統的前端均采用了4路視頻編碼器，同時可接入處理4路模擬攝像機信號。

　　3、存儲

　　在存儲方面，該系統采用了前端存儲和中心存儲相結合的方案。所有前端視頻編碼器均內置硬盤，可同時對4路圖像進行本地錄像和存儲。而一些非常重要的監控點，還同時在中心機房的IPSAN磁盤陣列上進行了集中存儲備份。這樣的存儲模式對該企業而言，有多方面的好處：

　　1）在不需要實時瀏覽某監控點圖像時，該監控點只在本地錄像，無需上傳碼流，這樣一方面可以節約網絡帶寬資源，一方面可以減少中心管理平臺的轉發壓力，節約平臺投資，同時還可以節約中心IPSAN存儲設備的投資；

　　2）對于重要的監控點，采用前端存儲和中心存儲結合可互為備份，充分保證存儲可靠性。當前端存儲因人為破壞或磁盤故障導致錄像丟失時，中心存儲還可以保證錄像完整性；當中心存儲因設備、磁盤或網絡故障導致錄像丟失，前端存儲還可以保證錄像完整性；

　　3）與實時瀏覽相比，存儲的圖像質量要求比較高，要采用D1畫質。但D1畫質相應的要占用比較高的網絡帶寬，在網絡帶寬有限時，可利用前端雙碼流來節約傳輸帶寬，前端本地存儲采用D1視頻，而上傳至中心管理平臺的實時視頻則采用CIF視頻。

　　無論是中心存儲還是前端存儲，由于均采用全網絡化傳輸和分布式部署，因此均可通過中心管理平臺進行統一管理，系統內所有前端及中心存儲資源均可被客戶端統一檢索、瀏覽和回放，對用戶是透明的。

　　4、客戶端

　　客戶端主要是指所有訪問實時監控圖像和回放錄像資料的用戶，基于PC?？蛻舳丝梢晕挥诰W(wǎng)絡的任意位置，經授權后，可實時瀏覽和控制任意監控點視頻，并可隨時調用任意監控點錄像資料。

　　在該系統中，客戶端用戶主要有幾類：一類是該企業的廠區安保人員，出于安全防范需要可隨時調看廠區大門、圍界以及重要區域的監控圖像，以便在線巡查；一類是生產車間的值班人員和車間領導，在辦公室即可隨時瀏覽相應車間的圖像，進行生產現場的遠程巡視，實現高效的可視化管理；一類是高層領導，無論出差與否，都可通過網絡遠程監控各個環節；還有一類是政府監管部門相關人員，如食品質量監督機構，通過Internet實現生產質量遠程監管。

　　多重機制保護系統安全

　　1、通過VLAN實現網絡安全

　　由于該監控系統與辦公計算機共有一套局域網，為了保護各自的安全性，系統采用VLAN技術為劃分了監控網和辦公網兩個邏輯網絡，兩者之間實現了邏輯上的隔離。只有領導及相關工作人員的PC可同時訪問這兩個網絡的資源，普通辦公人員的PC則只能訪問辦公網資源。

　　2、通過NAT實現平臺安全

　　在以往的網絡視頻監控系統中，為了實現外部用戶通過Internet訪問監控圖像，必須要將管理平臺直接放置在公網上。這種將平臺暴露在公網上的方式會給平臺帶來很大的安全隱患。由于該系統使用的平臺與客戶端之間能夠支持NAT穿越，為此，該企業采用了將平臺放置在公司內網的方式，通過NAT映射實現遠程客戶端對內網平臺的訪問。這樣可以確保平臺免遭外網非法用戶的攻擊。

　　3、通過用戶認證實現系統訪問安全

　　利用中心管理平臺的用戶管理與鑒權功能，系統可有效屏蔽非法用戶，同時系統采用了操作權限分級管理機制，按工作性質對每個用戶賦予不同權限等級，系統登錄、操作均進行權限查驗，保證系統的安全性。比如，A車間的值班人員只能訪問其所轄車間內的監控點圖像，而不能訪問其他監控點圖像；同一車間內的不同管理人員，有的只能瀏覽圖像，而有的既能瀏覽圖像也能控制攝像頭轉動等等。

　　定制開發滿足個性化需求

　　在系統實施過程中，該企業根據系統本身的功能，結合自身業務特點提出了多項個性化的應用需求。其中典型的比如要對產線值班人員進行車間巡視的考勤，為此基于平臺本身的日志功能進行了針對性的定制開發，滿足了這樣的應用需求：記錄和計算用戶登錄系統與登出系統、觀看實時畫面與停止觀看實時畫面、觀看錄像與停止觀看錄像的起始結束時間段，如用戶XX08：30觀看A鏡頭，09：30停止觀看，則記錄用戶XX觀看A鏡頭1個小時，需要時可導出相應的考勤記錄。

監控安裝施工方案怎么寫

    監控安裝施工方案要根據現場情況來寫，方案要包含：項目實施步驟、項目組織管理、確保工程質量的技術組織措施、確保安全施工的技術措施、保證文明施工的組織措施、積極配合主體總承包單位的保證措施、勞動力安排計劃及機械設備計劃、公司資質證書、視頻監控系統項目施工進度表。

一、項目實施步驟

    整個項目應分階段來實施，并與規定時間完成某安防監控安裝工程的所有任務。

工程分五個階段：

第一階段：網絡布線階段。。

第二階段：監控攝像機安裝調試階段。

第三階段：監控室控制設備安裝調試階段。

第四階段：系統整合、測試和驗收階段。

二、項目組織管理

河南天邦安全技術防范有限公司一直致力于智能視頻監控系統集成項目的設計與實施，形成了系統集成項目的設計、安裝、調試及售后服務的工程化管理體制，建立起了一套完善的質量控制體系。

河南天邦安全技術防范有限公司推行工程標準化管理，按照大型工程項目實施要求，設立相對項目組織結構，負責某安防監控安裝工程的實施工作。這些小組針對此項工程開展工作。
